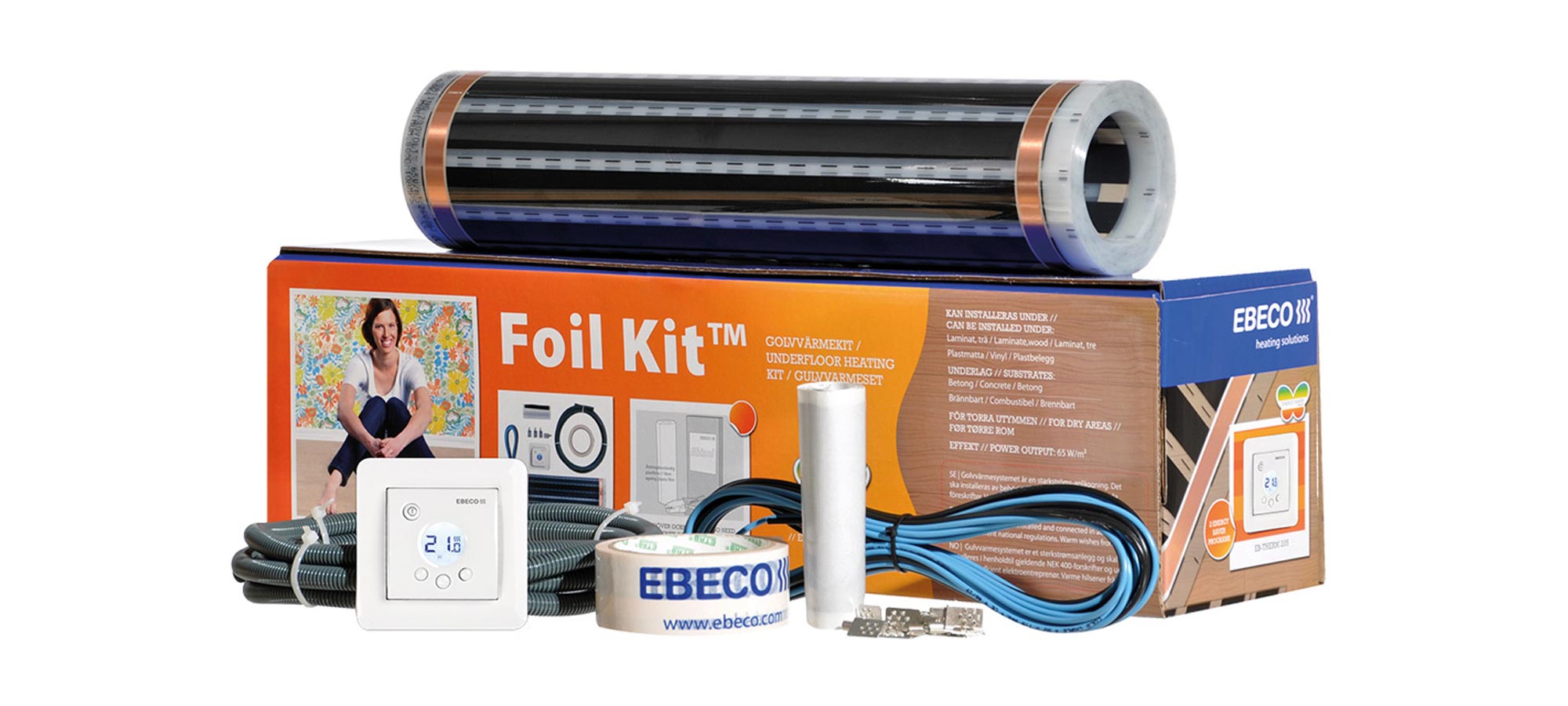

Slik legger du Foil Kit
Gjør det enkelt å installere varme under tregulv og laminat. Varmefolien er slitesterk, driftssikker og svært tynn – kun 0,3 mm. Foil Kit kan installeres over eksisterende gulvkonstruksjoner som betong, gips- eller sponplate. Kun i tørre rom.
Fjern eksisterende plastmatte. Kontroller at gulvet er fast og fritt for smuss og gammelt gulvbelegg. Eksisterende vinyl må fjernes, da mykgjøringsmiddelet i vinylen kan ødelegge depronplatene over tid.
Planlegging
Lag en nøyaktig skisse av gulvet, og tegn inn hvordan folielengdene skal ligge. Husk følgende når du lager skissen:
• Termostaten bør plasseres i nærheten av strømforsyningen. Plassér aldri termostaten i direkte sollys.
• Folielengdene skal plasseres kant i kant. Folien skal dekke en så stor del av flaten som mulig, men folielengdene bør ikke dras fra hverandre, da temperaturforskjellene blir merkbare.
• Folielengdene kan overlappes noe, men avstanden mellom kobberbåndene må aldri være mindre enn 5 mm.
• Det er viktig å få best dekning der du står, f.eks. foran kjøkkeninnredning.
• Planlegg slik at folien legges mot yttervegg, for å redusere kulderas.
1. Lag plass til spiralslangen

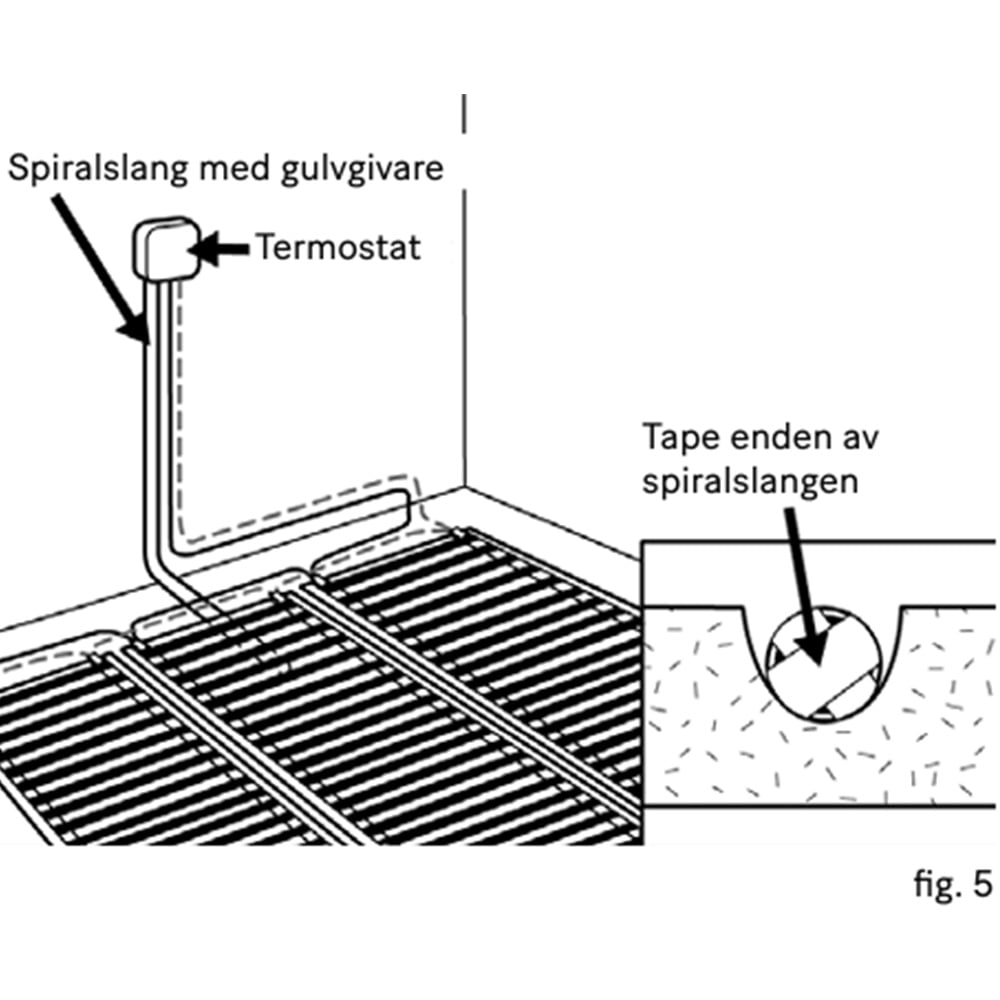

Fres eller hugg et spor for spiralslangen som vist i figur 5. Slangen avsluttes midt under en folielengde. Lag en myk bøy for å gjøre det lettere å få gulvføleren igjennom. Skyv føleren inn i slangen, og tape igjen enden.
Støvsug nøye.
2. Legg ut Ebisol

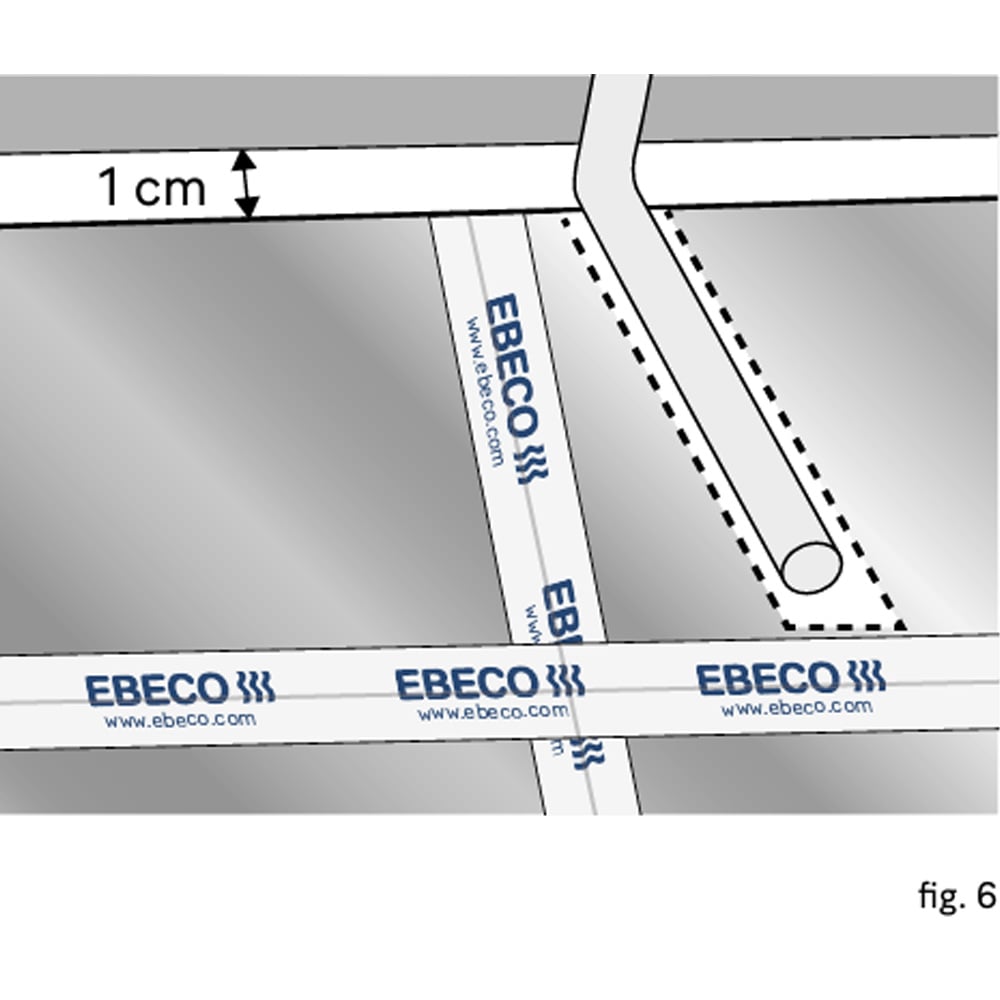

Plasser Ebisol-/Depronskivorna kant til kant. La 1 cm til sideveggen ved forbindelsen i henhold til figur 6.
Dekk hele gulvet med Ebisol-/Depron, også der det ikke skal legges folie, for å få en jevn byggehøyde.
Fest platene med tape som vist i figur 6, for å hindre at platene forskyver seg under arbeidets gang. Skjær bort Ebisol/Depronet ovenfor spiralslangen.
3. Mål opp folien, og klipp av upp

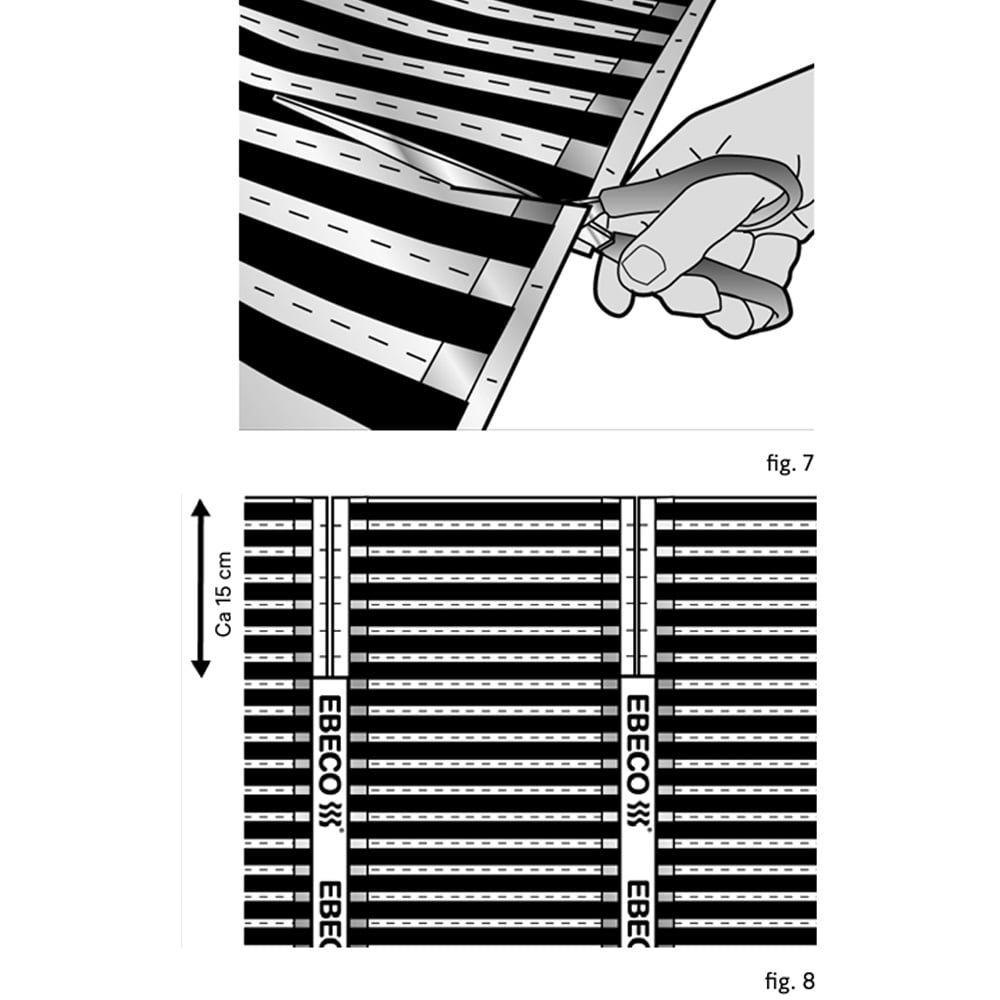

Rull ut folien til riktig lengde. Avslutt folien 4-5 cm fra vegg på tilkoblingssiden. Klipp vinkelrett med en saks langs en av de stiplede linjene, se figur 7. Klipp IKKE i de svarte feltene. Avstanden fra den klipte kanten til det svarte mønsteret må aldri være mindre enn 3 mm. Bruk den medfølgende hvite festetapen (E 89 605 46) til å tape sammen langsidene av folieremsene. Langsidene helteipes frem til ca. 15 cm fra tilslutningsendene som vist i fig. 8 hvis du bruker 3 mm isolasjon. Helteipes hele veien hvis du bruker 6 mm isolasjon.
4. Forsegle kobberbåndet

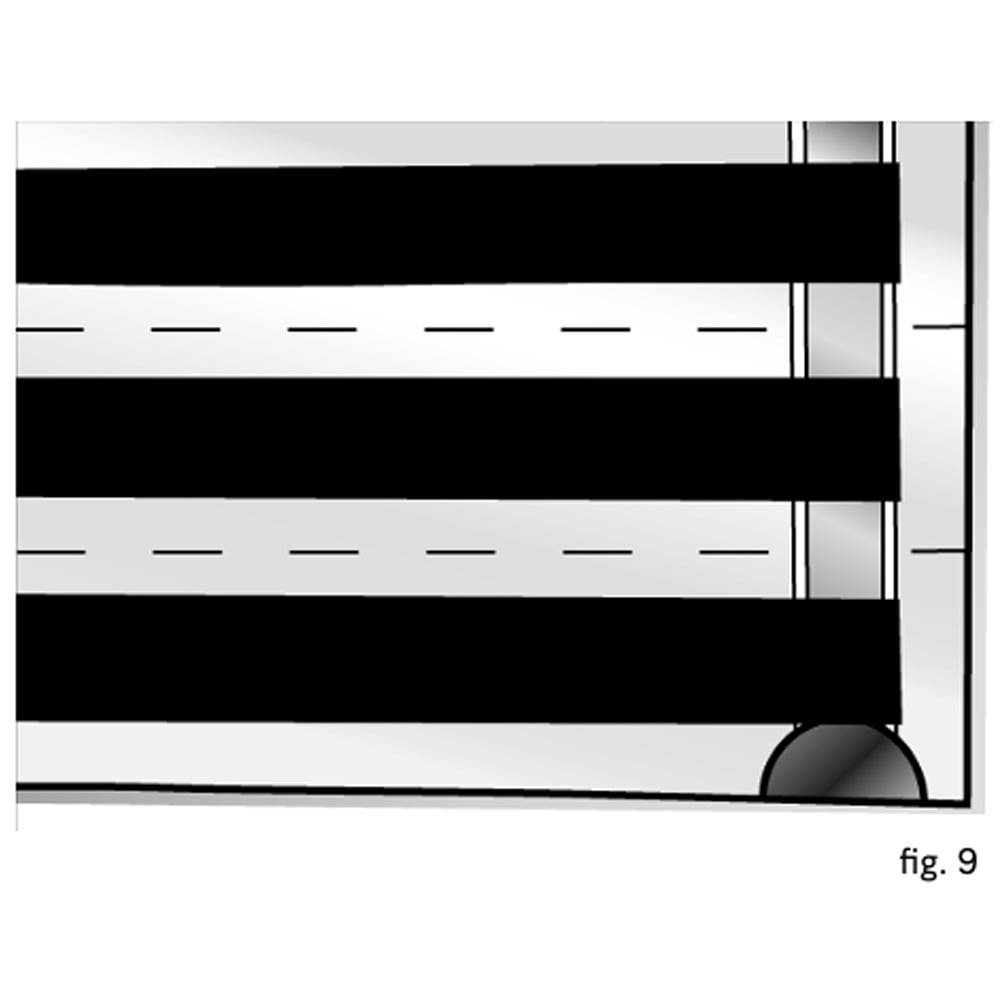

Forsegle kobberbåndet med de grønne, runde tapebitene, se figur 9. Bare den kortsiden som ikke skal tilsluttes med kabel skal forsegles.
Folien skal legges med kobberbåndene ned.
5. Skjær ut plass til koblingsklemmene og gjør plass til RTK-kabelen

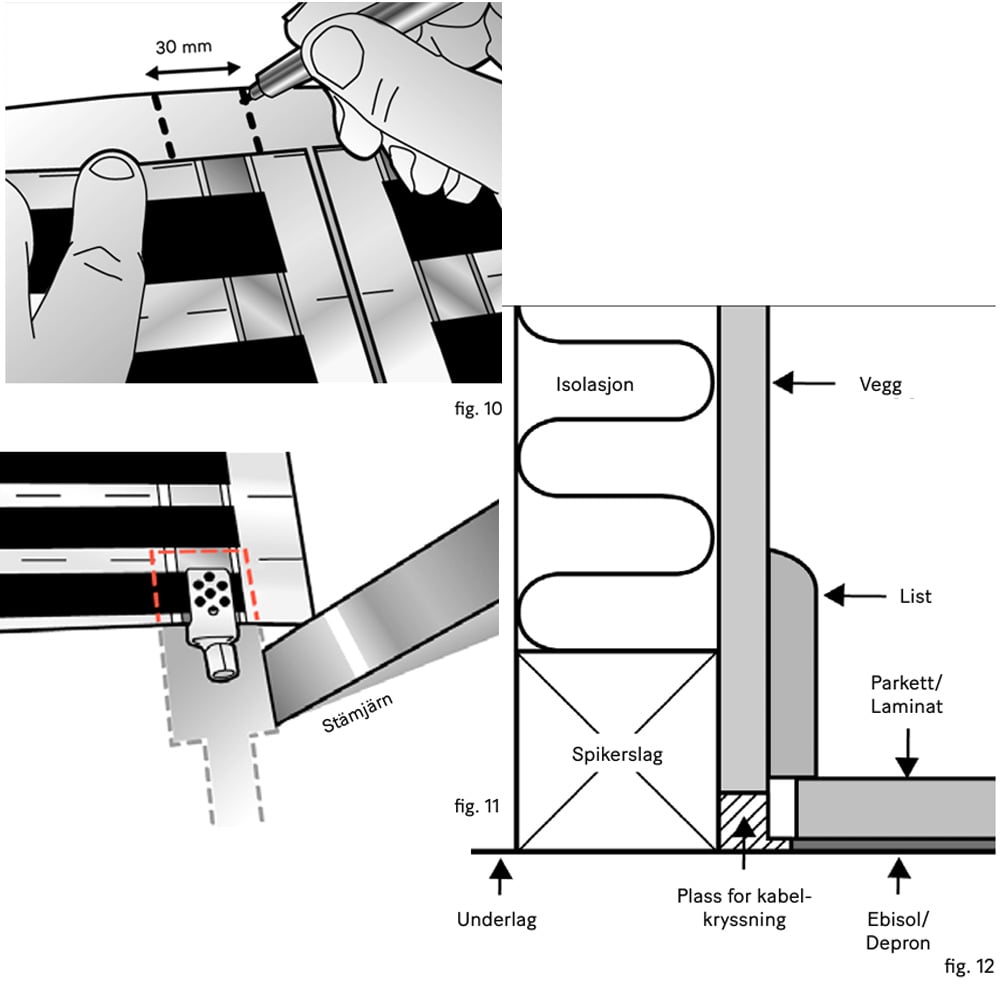

Sett merker for koblingsklemmene på Ebisol/Depron-platen, se figur 10. Skjær bort ca. 3 x 6 cm i Ebisol/Depron-platen. Koblingsklemmene og kablene skal ligge lavere enn overkanten av Ebisol/Depronet. Viktig! Kablene må aldri utsettes for mekanisk belastning. 30 mm f ig. 10 Hvis du har 3 mm Ebisol/Depron, må du hugge ut i underlaget. Fjern folie og Ebisol/Depron fra ca. 1 m av gulvet. Lag forsenkningen som vist i figur 11. Gjør også plass til RTKkabelen i gulvet eller nedre del av veggen, som vist i figur 12. Støvsug nøye. Legg Ebisol/Depron og folie tilbake.
6. Juster presstangen, E 89 606 90

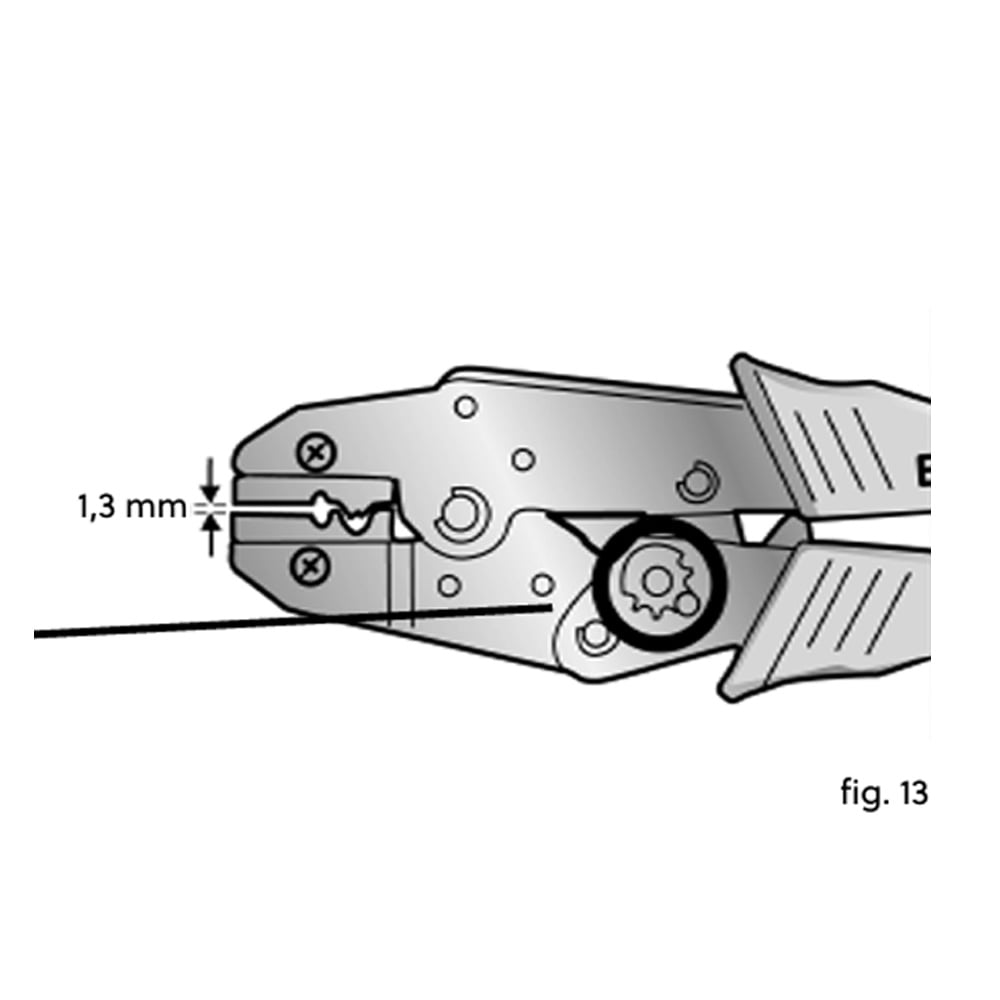

For at pressingen av klemmene skal bli riktig, må tangen være riktig innstilt. Med sammenpresset tang skal åpningen ikke være større enn 1,3 mm. Juster ved å løsne skruen og vri på det taggete hjulet på tangen, som vist i figur 13.
7. Monter koblingsklemmene

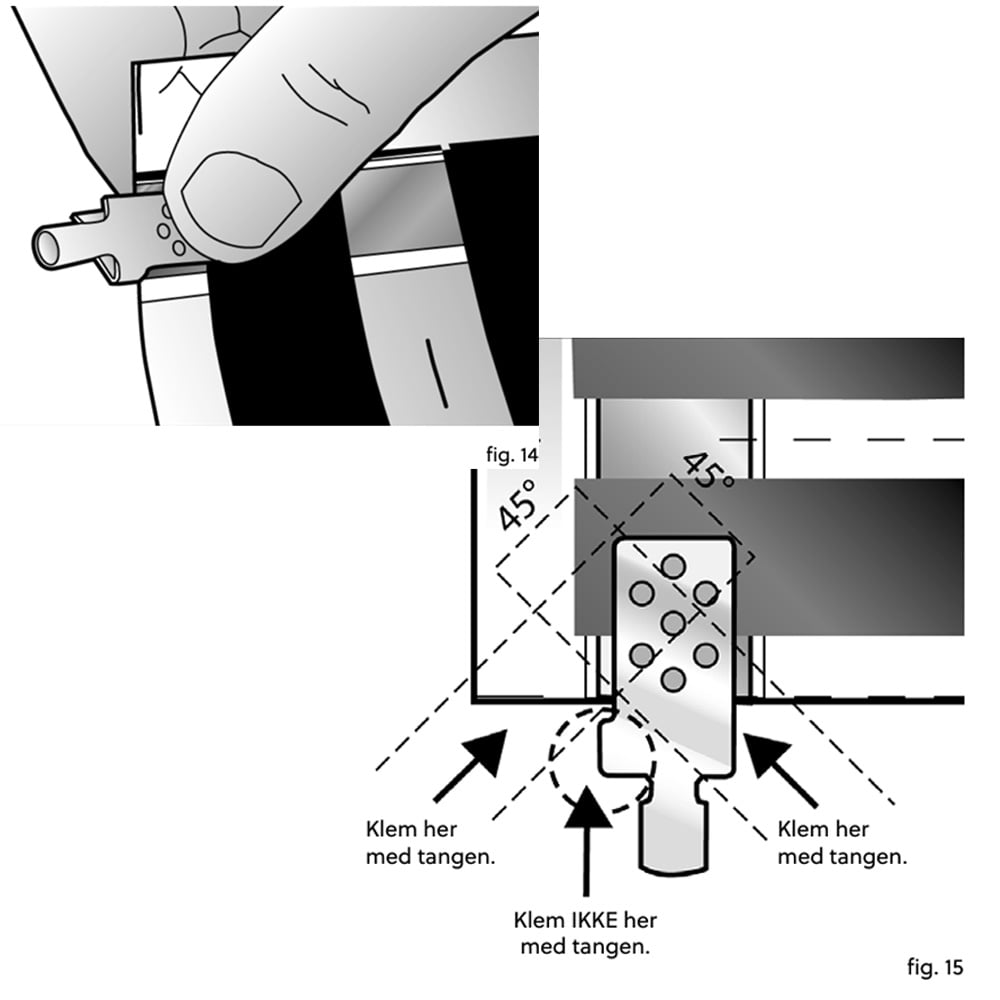

Sentrer og fest klemmen over kobberbåndet på folien. Klem klemmen fast med fingrene, som vist i figur 14. Press klemmen med tangen fra begge retninger i 45º over det perforerte feltet. Se figur 15.
8. Koble sammen folielengdene

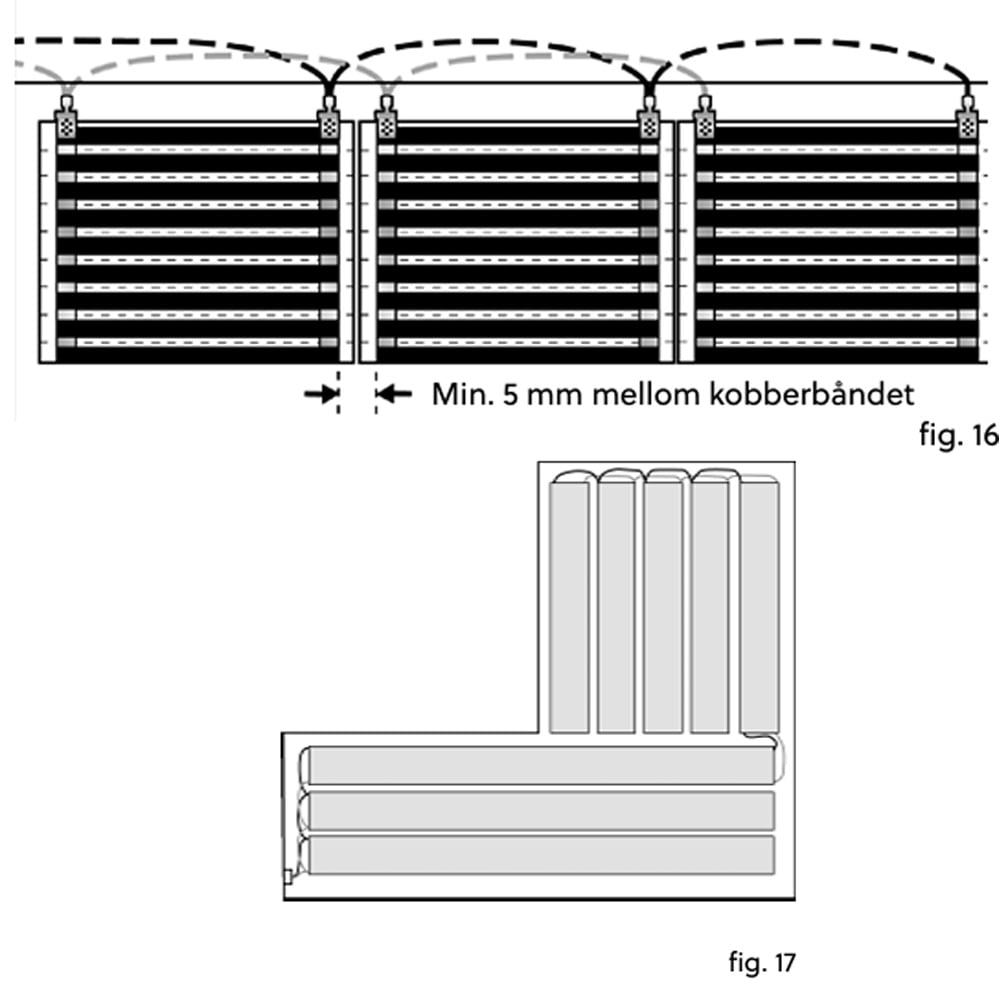

Parallellkoble folielengdene som vist i figur 16. Ved legging i vinklet rom kan sammenkoblingen gjøres som vist i figur 17.

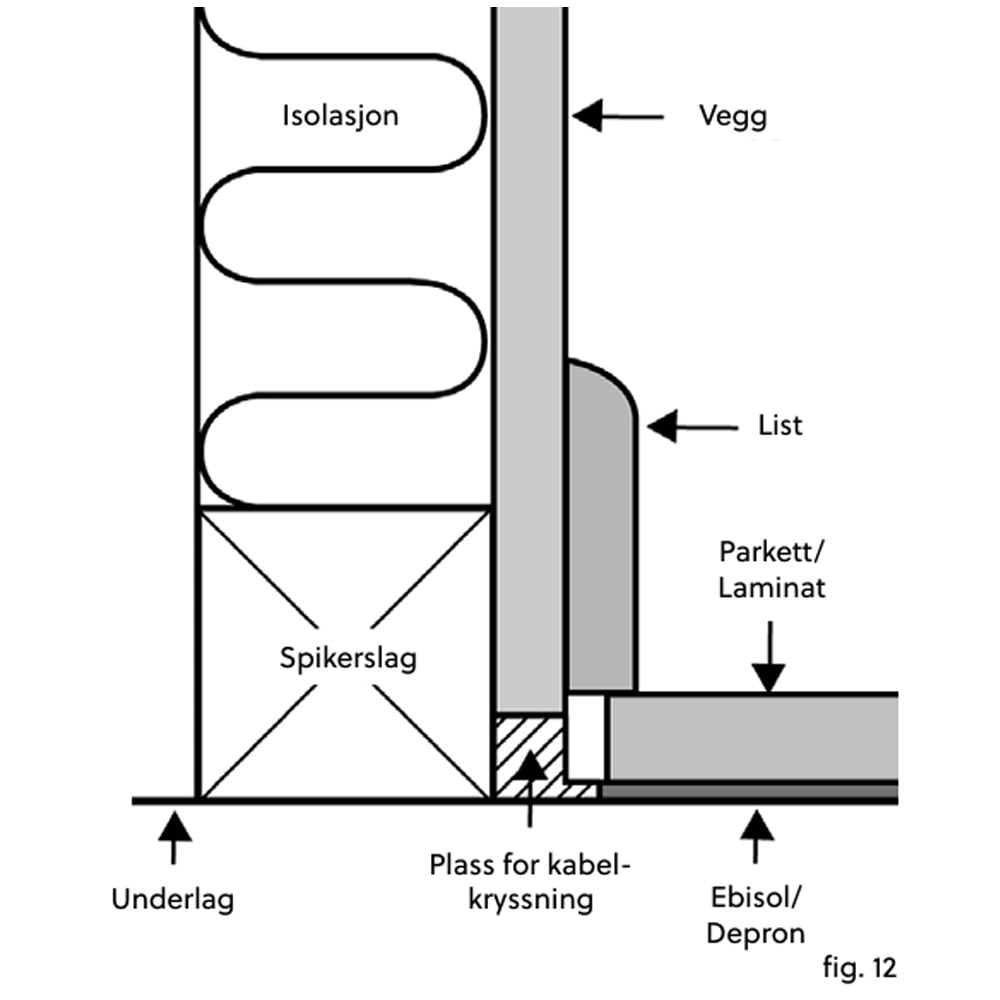

9. Kabellegging
Fest RTK-kablene med tape eller lignende i det frigjorte rommet, som vist i figur 18. Kabelkryssinger gjøres i dette rommet.
Viktig! Kablene må aldri utsettes for mekanisk belastning.
10. Kabelmontering

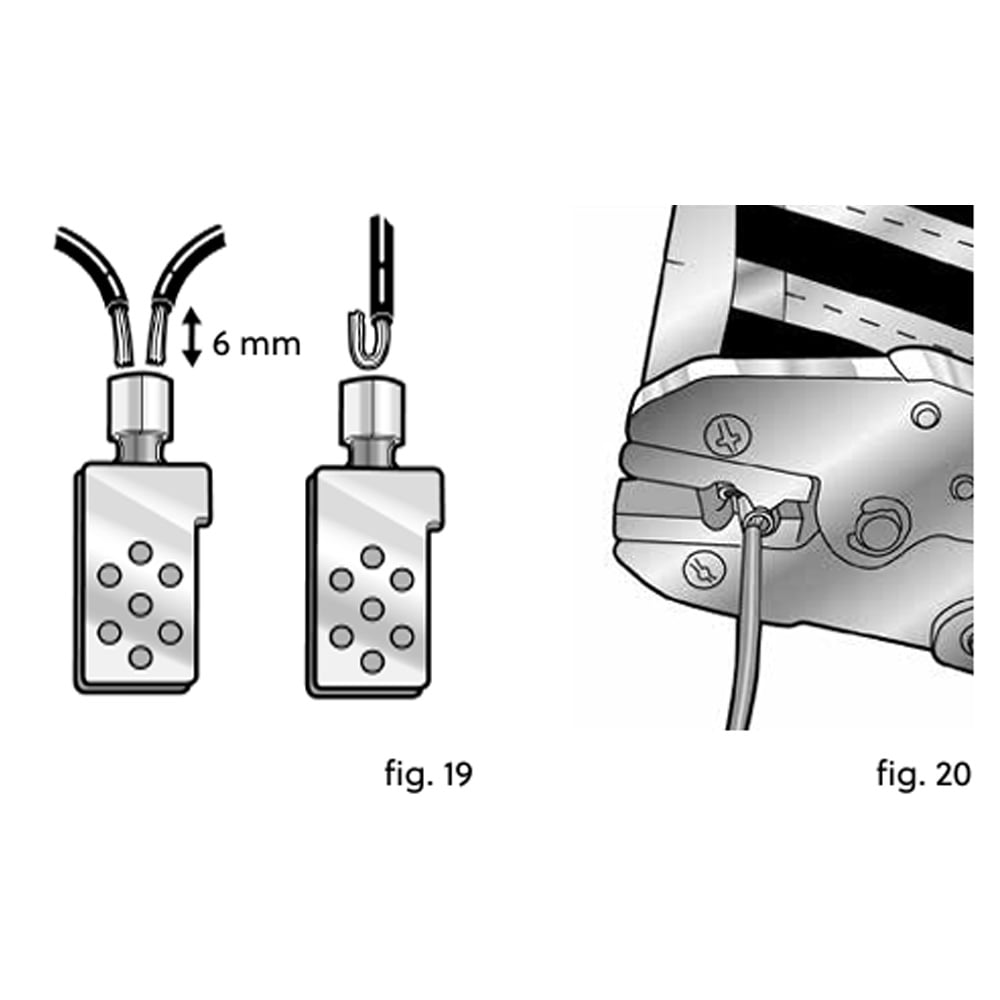

Koble sammen folielengdene med de medfølgende dobbeltisolerte RTK-kablene. Fjern ca. 6 mm av isolasjonen, og stikk kablene inn i koblingsklemmen. Når det bare er én kabel, brettes den avisolerte delen dobbelt, som vist i f igur 19.
Legg merke til at kablene er dobbeltisolerte, og at begge isolasjonslagene må fjernes.
Klem fast kablene med presstangen, som vist i figur 20.
11. Test folien
Test foliene og utfør beregninger i henhold til anvisningene i garantibeviset. Beregn den teoretiske resistansverdien og mål resistansen i folien, og før inn verdiene i testprotokollen. Sammenlign den teoretiske verdien med den målte verdien. Isolasjonstest foliene og før verdien inn i testprotokollen.
Dokumenter anlegget med foto eller skisse i henhold til anvisningene på garantibeviset.
12. Isoler koblingsklemmene

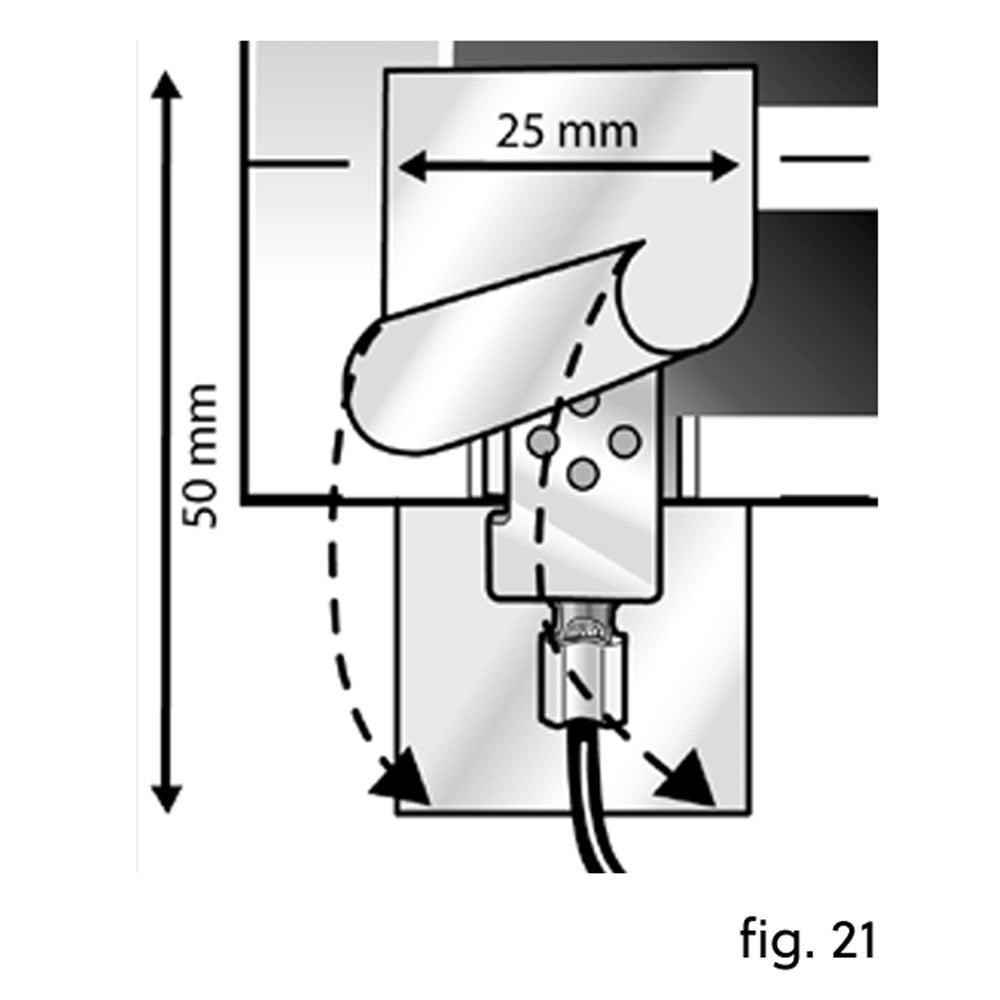

Klipp biter på 50 x 25 mm av den svarte isolasjonstapen. Dra av beskyttelsespapiret. Sentrer en tapebit under klemmen og en over klemmen, som vist i figur 21. Tapen skal sitte minst 5 mm utenfor kanten av klemmen. Press isolasjonstapen grundig fast med f ingrene.
Vær oppmerksom på at klemmene ikke må strekkes eller belastes mekanisk.
Tape den resterende delen av folien, ca. 15 cm, med den hvite festetapen (E 89 605 46).
13. Dekk med aldringsbestandig plastfolie, og legg overflatebelegg
Dekk folien med aldringsbestandig plastfolie, minst 0,2 mm, f.eks. Tenotät. Ved skjøting skal plastfolien overlappes minst 200 mm. Legg deretter umiddelbart overflatebelegget, i henhold til konstruksjonsbildene på side 1. Enkelte treslag, spesielt bøk og kanadisk lønn, har større naturlige bevegelser og er derfor mindre egnet for gulvvarme. For øvrig skal valg av gulvbelegg skje etter gulvleverandørens anvisninger.
14. Test og koble til anlegget
Test folien etter legging av overflatebelegg. Før verdiene inn i testprotokollen. Koble til termostaten.
MEGATIPS!
Ebecos termostater EB-Therm er beregnet for innfelt eller utenpåliggende montering. For utenpåliggende montering brukes en forhøyningsramme. Forhøyningsrammen passer alle EB-Therm-modeller.
